Riscaldamento di alambicchi:
può essere alimentato a vapore, fuoco diretto, serpentina di riscaldamento a vapore all'interno
Una pentola riscaldata ancora indirettamente, con il vapore, ha un aspetto completamente diverso all'interno. Il fondo può avere una forma leggermente conica verso il centro, in modo che i resti della distillazione (pot ale) possano facilmente defluire nel tubo. Semplici tubi a forma di serpente furono utilizzati per i primi sistemi di riscaldamento indiretto. Correvano vicino al fondo e alle pareti per trattenere l'effetto termico dall'esterno e dal basso, come negli alambicchi a riscaldamento diretto.
Strato di isolamento termico del rivestimento all'esterno della pentola:
Esistono quattro tipi base di alambicchi superiori:
Parte superiore di un alambicco
L'alambicco nella foto sopra può essere visto come il prototipo di ogni alambicco. La parte superiore è composta da quattro aree di base. Il primo è il coperchio sferico A, che copre la pentola sul lato superiore. Il collo conico e alto C è attaccato al coperchio tramite la connessione intermedia B. Il braccio di lyne E è collegato al collo dalla curva D.
Condensatore di raffreddamento:
Materiale: rame T2;
Stile: tipo a fascio tubiero (tipo a colonna), tubi di rame interni, con più deflettori al centro, il gas alcolico passa attraverso il lato del guscio e l'acqua di raffreddamento passa attraverso il lato del tubo;
Lista delle attrezzature della linea di produzione del sistema chiavi in mano della distilleria di whisky scozzese irlandese idealizzato Pot Still
|
Silo di malto (opzionale) |
Sistema di trasporto per il trasporto del grano al mulino Tasso/volume misurabile e regolabile |
|
Mulino da grano |
Martello/Rullo (2/4)? >750kg/h se alimentazione diretta al dispositivo di schiacciamento A prova di esplosione |
|
Rimozione di particelle magnetiche ad alta resistenza |
Sistema a coclea/trasportatore per il trasporto direttamente al dispositivo di frantumazione o al silo di macinazione Sistema di controllo della riduzione della polvere |
|
Cestino di macinato |
Dimensionato di conseguenza per contenere un carico completo nel dispositivo di schiacciamento Limitatore di flusso del grano |
|
Dispositivo di schiacciamento |
Mash/Lauter Tun |
|
Monitoraggio della temperatura e controllabile: |
Riscaldamento e raffreddamento |
|
Idratante per cereali |
Svuotamento automatico/raschietto per cereali (automatico/manuale?) Agitatore/ranghinatore a letto di grano ad alta coppia con controllo di inversione positivo (non compattante) e controllo della velocità VFD Falso fondo asportabile per una pulizia approfondita |
|
CIP |
Sistema di ricircolo/Vorlauf Sistema di sparging (capacità di attingere da un serbatoio di mosto debole) Predisposto per sparging tedesco/volante Sistema di controllo automatizzato (Temperature, Tempi, Volumi, Ricette (ricircolo ecc.) Scivolo del grano e tombino del grano esaurito/spiffero Sistema di rilascio della pressione sotto falso fondo |
|
Sparging a gravità aumentata (GIS)/Serbatoio di mosto debole |
Capacità=Mash Tun Controllo della temperatura Rivestito/isolato |
|
Serbatoio per liquori caldi (opzionale) |
A seconda dell'approvvigionamento idrico e delle capacità di filtrazione/trattamento |
|
Piattaforma di lavoro della casa della poltiglia |
(Facoltativo se richiesto) |
|
Pompa per mosto |
VSD |
|
Scambiatore di calore (per raffreddare il mosto prima di raggiungere FV) |
Pre-filtro per ridurre eventuali particelle che sporcano il sistema |
|
Misuratore di flusso |
(Monitoraggio accurato del volume del mosto) |
|
Serbatoio di lievito |
(Opzionale) |
|
Capacità minima del 5 percento di FV |
|
|
CIP |
Controllo della temperatura |
|
Pompa per lievito |
(Opzionale) |
|
Basso taglio (diaframma?) |
|
|
Fermentatori (4-12) |
(Capacità di lavoro del distillatore di lavaggio) Agitatori montati per mescolare le fecce nelle ricette richieste |
|
Giacca di raffreddamento |
Isolato (opzionale) |
|
Linea porta travasi con valvola |
(Per le ricette che escludono le fecce) |
|
CIP |
Sistema di controllo della temperatura Valvola di campionamento igienica Linea di scarico con valvola Passo d'uomo in vetro montato in alto Valvola di rilascio pressione/vuoto Tubo livello sanitario |
|
Pompa di lavaggio (x2 se non alimentata a gravità) |
|
|
Caricatore di lavaggio |
Capacità=capacità del distillatore di lavaggio Sistema di scambio termico per recuperare il calore dalla pentola e preriscaldare il lavaggio prima della ricarica Su palafitte per consentire l'alimentazione per gravità del lavaggio (opzionale) |
|
Lavaggio Still 2600L |
Capacità ~ 2600 litri di capacità di lavoro Controllo del riscaldamento Fonte di calore esterna per lo scambio di calore (opzionale) o Steam Jacket/Bain Marie Lanterna ancora testata per aumentare la turbolenza del vapore, il contatto con il rame, il riflusso e l'esterificazione catalitica Dual Sightglass sul collo/testa Extended (>braccio di linea 4m) Condensatore a fascio tubiero con deflettore Controllo della temperatura e del flusso Possibilità di campionare il distillato ai fini del controllo di qualità Apparecchio anti-collasso Passo d'uomo da 4500 mm (porta in vetro con logo opzionale) Dephlemator o collo incamiciato per consentire il controllo del reflusso regolabile Sistema di controllo automatizzato (Temperature, Tempi, Volumi, Ricette) |
|
Ricevitore Low Wine |
⅓ Lavaggio ancora capacità In grado di conservare alcol ad alta gradazione |
|
Pompa per vini bassi (2 x se si utilizza un serbatoio di uniformità per vini bassi) |
Classificazione elettrica standard IECEx (a prova di esplosione) |
|
Serbatoio di uniformità dei vini bassi (opzionale) |
10 volte la capacità del serbatoio dei vini bassi In grado di conservare alcol ad alta gradazione |
|
Caricatore di spiriti (opzionale) |
La capacità di Spirit Still Elevato per consentire alla gravità di nutrirsi nello spirito ancora (opzionale) In grado di conservare alcol ad alta gradazione |
|
Spirito Ancora 1250L |
Capacità ~ 1250 litri di capacità di lavoro Controllo del riscaldamento Giacca a vapore/bagno maria Lanterna ancora testata per aumentare la turbolenza del vapore, il contatto con il rame, il riflusso e l'esterificazione catalitica Extended (>braccio di linea 4m) Condensatore a fascio tubiero con deflettore Controllo della temperatura e del flusso Possibilità di campionare il distillato ai fini del controllo di qualità Apparecchio anti-collasso Passo d'uomo da 4500 mm (porta in vetro con logo opzionale) Dephlemator o collo incamiciato per consentire il controllo del reflusso regolabile Possibilità di deviare il flusso del distillato fino a 5 ricevitori Sistema di controllo automatizzato (Temperature, Tempi, Volumi, Ricette) |
|
Ricevitore in primo piano (opzionale) |
Sfiato antideflagrante Capacità di misurazione calibrata (L) Possibilità di pompare per lavare il caricatore o il contenitore portatile In grado di conservare alcol ad alta gradazione |
|
Ricevitore di teste Secondi Ricevitore (Opzionale) |
Sfiato antideflagrante Capacità di misurazione calibrata (L) Capacità di pompare al caricatore di spirito/distillatore o contenitore portatile In grado di conservare alcol ad alta gradazione |
|
Ricevitore Intermedio di Spirito (Cuori). |
Sfiato antideflagrante Capacità di misurazione calibrata (L) Possibilità di pompare in serbatoi di nuova fabbricazione o contenitori portatili In grado di conservare alcol ad alta gradazione |
|
Ricevitore di finte |
Sfiato antideflagrante Capacità di misurazione calibrata (L) Capacità di pompare per lavare/caricatore di spirito o contenitore portatile In grado di conservare alcol ad alta gradazione |
Pompe richieste per i ricevitori di cui sopra
|
Nuovo serbatoio di marca |
Sfiato antideflagrante Capacità di misurazione calibrata (L) In grado di conservare alcol ad alta gradazione |
|
Nuova marca pompa |
Certificato IECEx |
|
Sistema di riempimento fusti |
Misuratore di portata massico o bilancia tarata a livello nazionale Sistema di riempimento senza perdite Recupero del vapore |
|
Sistema CPI |
In grado di fornire tutte le apparecchiature di processo |
|
Sistema di raffreddamento (glicole) |
In grado di raffreddare la capacità di un massimo di 12 fermentatori |
|
Serbatoio del glicole |
ammoniaca o altri refrigeranti ecocompatibili |
|
Torre di raffreddamento |
In grado di fornire condensatori Autodosaggio di battericida (Legionella) |
|
Caldaia |
In grado di fornire tino di ammostamento, alambicchi e acqua di processo della struttura |
|
Tubazioni/tubi flessibili |
Come richiesto Commestibile Tollerante al calore Etanolo adatto Tollerante ai prodotti chimici CIP Non contaminante - HDPE o altro |
|
Sistema di acqua filtrata/trattata |
R.O Sterilizzazione UV Filtrazione a carbone |
|
Sistema di trattamento degli effluenti |
Correzione della temperatura e del pH Decantazione e rimozione dei solidi |
|
Attrezzature di filtrazione, imbottigliamento ed etichettatura |
Automatico/manuale Conforme a IECEx |
|
Compressore d'aria |
(opzionale) |
|
Alimentazione per valvole ad azionamento pneumatico e pompe a membrana |
|
|
Apparecchio di misurazione |
|
|
Alcometri |
|
|
Densimetri SG |
|
|
misuratore di acidita ` |
|
|
Attrezzatura da laboratorio (opzionale) |
Microscopio Citometro |
|
Carrello elevatore/impilatore elettrico |
Elettrico (nessuna emissione e nessuna fonte di accensione) |
|
Pallet Jack |
>2000kg SWL |
|
Travaso in botte |
Portabottiglie impilabili Gorilla |
|
Scaffalature da magazzino |
|
|
Armadi per lo stoccaggio di prodotti chimici |
Materiali ossidativi Materiali riduttivi |
|
Sistema HVAC |
Adeguata ventilazione per prevenire l'indebito accumulo di vapori di etanolo o CO2 e polvere/farina di malto |
|
Sistema antincendio |
|
|
Drenaggio |
|

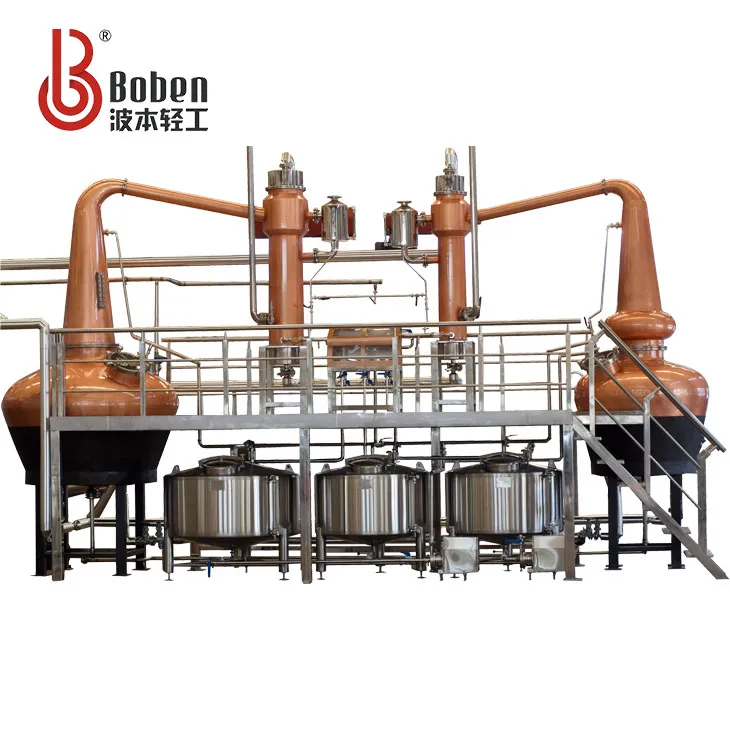

Elenco delle attrezzature di 2000 litri Wash Pot Still, 1200 litri Spirit Pot Still Distilleria chiavi in mano Sistema di linea di produzione completo
| NO. | Nome | Specifica | Qtà |
| 1 | Distillatore da whisky in rame da 2000 litri | 2000L | 1 |
| 2 | Distillatore di whisky in rame da 1200 litri | 1200L | 1 |
| 3 | Spirito sicuro | Combinazione di vetro e SS | 1 |
| 4 | Piattaforma operativa | Acciaio inossidabile 304 | 1 |
| 5 | Serbatoio di raccolta del vino basso da 1200 litri | 1200L | 1 |
| 6 | Serbatoio di raccolta Spirit Hearts da 900 litri | 900L | 1 |
| 7 | Serbatoio di raccolta delle teste e delle code da 900 litri | 900L | 1 |
| 8 | Pompa di trasferimento 2.2KW per liquido di lavaggio e teste di spirito, coda di spirito |
2,2 kW | 1 |
| 9 | 0.75KW Pompa di trasferimento dei cuori degli spiriti | 0.75KW | 1 |
| 10 | Serbatoio di stoccaggio dell'alcol da 4000 litri | 4000L | 1 |
| 11 | Mulino a coclea | 1000 kg/ora | 1 |
| 12 | Trasportatore di alimentazione | corrispondenza | 1 |
| 13 | 2000L Mash Lauter Tun | 2000L | 1 |
| 14 | Serbatoio di mosto debole | 2000L | 1 |
| 15 | Scambiatore di calore a piastre a due stadi da 16㎡ | 16㎡ | 1 |
| 16 | Piattaforma operativa MT SS | Piattaforma operativa SS | 1 |
| 17 | Serbatoio dell'acqua calda da 4000 litri | 4000L | 1 |
| 18 | Pompa dell'acqua calda da 2,2 KW | 2,2 kW | 1 |
| 19 | Serbatoio di fermentazione da 2000 litri | 2000L | 6 |
| 20 | Pompa a carrello da 2,2 kW | 2,2 kW | 1 |
| 21 | tubo per uso alimentare | 6 m 2 pezzi, 8 m 2 pezzi | 4 |
| 22 | Generatore di vapore | 600KW | 1 |
| 23 | Refrigeratore da 60 CV | 60 CV | 1 |
| 24 | Serbatoio dell'acqua circolante di raffreddamento | 12000L | 1 |
| 25 | pompa acqua fredda 5.5KW | 5,5KW | 1 |
| 26 | Scatola di controllo elettrica (tipo pulsante manuale) | Quadro elettrico antideflagrante | 1 |
1. Metodo di pagamento: 50% in anticipo, 50% prima della spedizione in fabbrica.
2. Validità dell'offerta: 30 giorni.
3. Il periodo di garanzia dell'apparecchiatura è di un anno.
4. Osservazioni:
4.1. Il piano sopra è un piano preliminare, possiamo adattare o riprogettare la quotazione in base alle esigenze del cliente.
4.2. Dopo la firma del contratto, la produzione sarà eseguita secondo i disegni di progetto definitivamente confermati da entrambe le parti.
4.3. L'offerta si riferisce alla configurazione del processo, l'attrezzatura viene posizionata secondo il layout del progetto e può essere modificata in seguito in base alle esigenze del cliente.
Introduzione:
Boben è uno dei principali produttori e fornitori cinesi di attrezzature per la distillazione di alcolici in Cina, la base di produzione della fabbrica Boben situata a Hangzhou, in Cina, Boben è specializzata nella progettazione personalizzata, produzione, installazione di attrezzature per la distillazione in rame rosso e acciaio inossidabile e attrezzature per la birra per distillatori e produttori di birra.
La nostra fabbrica fornisce di tutto, dalle apparecchiature per la distillazione di volumi commerciali agli alambicchi domestici da tavolo a prezzo di fabbrica diretto.
Produciamo distillazioni pot still adatte alla produzione tradizionale di whisky, brandy o rum e distillazioni continue a colonna, distillatori di oli essenziali.
La nostra attrezzatura L'attrezzatura per la distillazione è realizzata in rame e acciaio inossidabile 304. L'acciaio inossidabile è durevole, il rame conduce bene il calore e aiuta a estrarre gli aromi.
Il volume disponibile va da 5L a 16,000L, particolarmente adatto per l'uso nella distillazione, è facile da usare e di facile accesso.
Boben Light Industry fornisce il prezzo di fabbrica diretto e il prodotto professionale delle attrezzature per la distilleria di alcol, include mini alambicchi desktop, kit di distillazione domestica, micro distilleria, attrezzature per la distillazione commerciale, grande distillatore industriale, sistema di distilleria chiavi in mano, distilleria discontinua e distillazione continua a colonna, la nostra fabbrica Boben è anche un produttore diretto di distillatori di oli essenziali e idrosol in ampi campi di applicazione.
Flusso di produzione:
Materia prima taglio-laminazione-saldatura-lucidatura-collaudo-assemblaggio-collaudo
Applicazione:
Le attrezzature per distillerie di alcolici sono ampiamente utilizzate in molti settori, birrifici, distillerie, possono raggiungere molteplici scopi:
Multiuso di:
distillare gli spiriti:
per distillare diversi tipi di alcol:
per distillare l'idrolato:
per distillare l'olio essenziale:
Vetrina dei clienti:
Cliente francese e birrificio e distilleria australiani che producono con successo lotti di liquori
Ottimo feedback del cliente:
Finora la fabbrica Boben ha personalizzato molti tipi di dimensioni e forme diverse di alambicchi, alambicco a colonna a riflusso, distilleria multifunzionale per clienti di tutto il mondo, ricevendo numerosi ottimi feedback.
così come molti ordini ripetuti da vecchi e nuovi clienti.
Siamo grati ai nostri grandi clienti che scelgono la nostra fabbrica Boben per la produzione dei loro preziosi alambicchi di whisky, brandy, rum, vodka, gin, alambicchi di chiaro di luna, ecc.
Boben ha prodotto distillatori irlandesi chiavi in mano di diverse dimensioni, alambicchi per spiriti, alambicchi per whisky per molti clienti in patria e all'estero.
Specifiche della distillazione Boben Pot Still:
|
TIPO DI SPIRITO |
CAPACITÀ |
COMPONENTI |
|
Distillatore di whisky |
50-6000L |
Vaso di distillazione, collo di cigno, condensatore, CIP, sistema di tubazioni |
|
Distillatore di vodka |
50-6000L |
Distillatore, testa a cipolla, colonna, deflemmatore, condensatore, CIP, sistema di tubazioni |
|
Distillatore Bradny |
50-6000L |
Distillatore, testa a cipolla, colonna, deflemmatore, condensatore, CIP, sistema di tubazioni |
|
Distillatore di rum |
50-6000L |
Vaso di distillazione, colonna, condensatore, CIP, sistema di tubazioni |
|
Distillatore di gin |
50-6000L |
Distillatore, colonna, cestino per gin, condensatore, CIP, sistema di tubazioni |
|
Distillatore multispirito |
50-6000L |
Distillatore, testa di cipolla, colonna, cesto di gin, deflemmatore, condensatore, CIP, sistema di tubi |
Servizio di prevendita &
Garanzia:
Libero di fare offerte, consigli artigianali e tecnici.
Siamo in grado di fornire servizi OEM.
Possiamo anche fare apparecchiature di personalizzazione in base alle esigenze del cliente.
I prodotti consentono una garanzia di 1 anno per le parti principali.
Domande frequenti Domande e risposte:
D: Quanto durerà la garanzia?
R: 1 anno di garanzia
D: Che ne dici dell'installazione e della riparazione?
A: Forniamo istruzioni online o inviamo il nostro ingegnere alla tua azienda per risolvere il problema. Ma il biglietto di andata e ritorno e le spese di alloggio sono dalla tua parte.
D: Quali servizi possiamo fornire?
A: Termini di consegna accettati: FOB, CFR, CIF, EXW, DDP, DDU, consegna espressa;
Valuta di pagamento accettata: USD, EUR, CNY;
Tipo di pagamento accettato: T/T,L/C,Carta di credito,Western Union,Alipay; Lingua parlata: inglese, cinese, spagnolo
Questa attrezzatura per distilleria di whisky è in vendita. Composto da mash tun, wash still, spirit still, spirit safe, serbatoi di fermentazione ecc
Contattami per i dettagli
Personalizza la tua colonna continua ancora per produrre gin whisky vodka rum liquori al chiaro di luna che producono?
